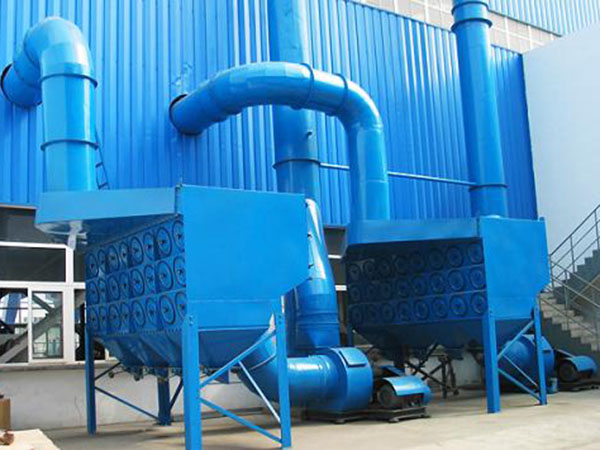

電除塵設備的主體結構為鋼結構，全部由型鋼焊接而成，外表面覆蓋蒙皮和保溫材料，便于設計、制造和安裝。結構設計采用分層形式，每片由幾根框架主梁組成，片與片之間由主梁連接。為了安裝蒙皮和保溫層，主梁之間增加了焊接次梁。對于如此龐大的結構，如何根據物理連接，其工作量和單元數量將非常大。根據工程實際設計要求和電除塵設備主體結構設計，主要考察結構強度、結構穩定性和懸掛陰極板主梁的田大位移。對于局部區域，主要考察陰極板與主梁連接處長期周期性打擊下的疲勞損傷；陰極板上煙塵脫落的田佳頻率選擇；在風載作用下，結構表面覆蓋(薄板)與主、次梁連接及其剛度的田佳選擇。

青島除塵設備的工作原理：

電除塵設備主要由電暈電極（陰極）、除塵電極（陽極）和振動系統組成。當電除塵設備通電時，電暈電極與除塵電極之間形成電場。煙氣粉塵進入除塵設備后，在電場的作用下發生電離，充電后的粉塵逐漸進入除塵電極和電暈電極。通過振動兩極，灰塵落入灰斗，達到除塵的目的。

目前，工頻可控硅電源廣泛應用于靜電青島除塵設備的供電電源。其電路結構是兩相工頻電源通過可控硅移相控制范圍后送整流變壓器升壓整流形成100Hz脈動電流送除塵器。高頻電源是將三相工頻電源通過整流形成直流電，通過逆變電路形成高頻交流電，然后通過整流變壓器升壓整流形成高頻脈動電流送除塵設備，工作頻率為20kHz左右。

高頻電源的供電電流由一系列窄脈沖組成，可調節脈沖范圍、寬度和頻率，為青島除塵設備提供各種電壓波形，控制靈活，根據電除塵設備工況提供合適的電壓波形，提高電除塵設備除塵效率，提高供電效率，節能。
